| 產品名稱：棒條閘門 |
 |
| 產品型號：棒條式 |
| 使用材料：鋼材 |
| 產品規格：C×C1 |
| 所屬分類：閘門 |
產品簡介：
|
一、適用范圍

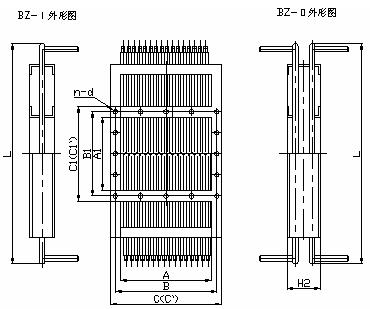

棒條閥門適合于各種顆粒或粒度小于50mm的小塊狀物料庫底、料倉底啟閉放料。其特點是閥門的開度由抽出棒條的數量來調節，易于啟閉，且有節流作用，本設備對塊狀物料（＞10mm）特別是對水泥的粘溫土倉的下料調節方面教螺旋閥門更為優越。本設備按棒條層數分為單層和雙層兩種。 二、幫條閥門尺寸
| 規格C×C1 | A×A1 | B×B1 | L | H（當層） | H1（雙層） | n-d | | 300×300 | 390×390 | 350×350 | 800 | 100 | 120 | 8-Ф14 | | 400×400 | 490×490 | 450×450 | 1000 | 100 | 120 | 12-Ф14 | | 500×500 | 610×610 | 560×560 | 1200 | 120 | 140 | 16-Ф18 | | 600×600 | 710×710 | 660×660 | 1400 | 120 | 140 | 16-Ф18 | | 700×700 | 820×820 | 770×770 | 1600 | 140 | 160 | 20-Ф18 | | 800×800 | 920×920 | 870×870 | 1800 | 140 | 160 | 20-Ф18 | | 900×900 | 1030×1030 | 972×972 | 2000 | 160 | 180 | 24-Ф23 | | 1000×1000 | 1140×1140 | 1068×1068 | 2200 | 160 | 180 | 24-Ф23 | | 1100×1100 | 1240×1240 | 1183×1183 | 2500 | 180 | 200 | 28-Ф23 | 1200×1200 | 1340×1340 | 1280×1280 | 2700 | 180 | 200 | 32-Ф23 |
適用介質 | 50mm以下的顆粒物料 | 適用溫度 | ≤300℃ |
注：括號內尺寸為BZ-II雙層尺寸
|
| |
|
|
|
|
|
|
|
